粉体改性100问-基础概念篇：硫酸钡专题

天然硫酸钡与沉淀硫酸钡虽化学组分相同，但其制备工艺的物理、化学本质差异决定了二者在纯度、粒径分布、晶体形貌及杂质控制上的显著不同。

Q&A.25
天然硫酸钡与沉淀硫酸钡有什么区别？

硫酸钡，有两种类型，一种是天然硫酸钡，一种是沉淀硫酸钡。

天然硫酸钡的原料是重晶石，是通过物理破碎后制备得到的粉体材料。

沉淀硫酸钡是化学法制备的。原料虽也是重晶石，但工艺是通过碳还原提炼钡元素后，再重新溶解沉淀得到的粉体材料。沉淀硫酸钡的合成工艺根据引入硫酸根离子的形式不同，又可以分为芒硝法和硫酸法。前者用硫酸钠引入硫酸根离子，后者用硫酸引入硫酸根离子。听起来只是工艺上的差别，但在实际应用中，前者存在可能有黑点残留的风险，而后者基本上没有，所以在汽车漆等高端涂料应用中，对黑点要求极高的产品体系里，硫酸法的沉淀硫酸钡需求量会更大。

天然钡和沉淀硫酸钡的区别呈现对比如下：

以上案例由海科新材提供，仅供参考

沉淀硫酸钡是粉体材料发展过程中结构化的产物，而天然硫酸钡的发展方向则以超细化、功能化为主。无机非金属矿物粉体的发展，总体上沿着超细化→结构化→功能化→复合化四个方向依次递进。

Q&A.26
天然硫酸钡与沉淀硫酸钡工艺有什么差异？

天然硫酸钡的工艺路线为物理加工：重晶石原矿→粗破→细磨→浮选提纯→气流分级→成品。

芒硝法生产沉淀硫酸钡生产工艺流程简图

芒硝法

重晶石矿石→粗破→与碳粉混合→煅烧还原（生成硫化钡）→碱溶（除去不溶物杂质）→引入芒硝（硫酸钠）→生成硫酸钡沉淀→多次压滤水洗→烘干打散→成品。

主要反应过程：

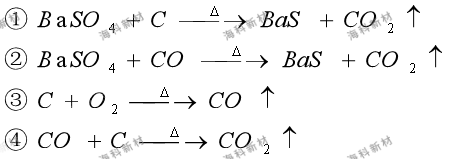

a. 提纯阶段

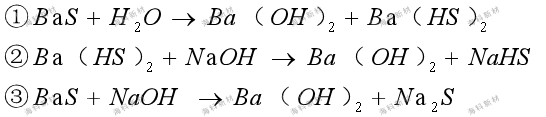

b. 溶解还原产物阶段

c. 硫酸钡沉淀阶段

芒硝法的缺陷：煅烧过程中，物料经回转窑滚动，易脱落碳灰杂质，而后续水洗等工序无法去除。因此，芒硝法产品中偶见有黑色杂质（炭灰），在涂料漆膜中表现为黑点。

芒硝法沉淀钡制备漆膜表观黑点（显微镜下）

硫酸法

硫酸法（主流工艺）：前段与芒硝法基本相同，区别在于后段沉淀析出过程中引入硫酸根离子的形式不同——采用浓硫酸洗涤、碳化除杂。该工艺以高白、高纯、无黑点的特点，占据高端主流市场。

天然硫酸钡（左）与沉淀硫酸钡（右）的形貌

天然钡和沉淀钡主要区别

①成分区别，前者天然生成，纯度较低，含有杂质，后者化学合成，纯度高，杂质含量少；

②粒径区别，天然钡通过破碎细磨工艺后通过分级得到不同粒径的产品，粒度分布较宽，集中度全看分级工艺的精度控制；沉淀钡通过化学合成，通过控制离子浓度，pH值，温度等来控制晶体生长速率，进而控制粒径大小；

③形貌区别，前者物理破碎，形貌棱角较多，后者化学合成，形貌较为规整。

Q&A.27
为什么沉淀硫酸钡做出的漆膜更白更亮？

这是天然钡与沉淀钡在外观表现上最直观的差异，背后涉及色相和光泽度两个层面的机理。

① 色相差异

天然钡含有SiO₂、Fe₂O₃等杂质，铁元素使其色相偏黄、白度较低；沉淀钡经化学合成，BaSO₄含量≥98.5%，几乎无杂质，因此白度高且批次稳定。在涂料、油墨等有配色要求的产品中，天然钡的偏黄色相会干扰调色，而沉淀钡的高白度可更好地匹配配色需求。

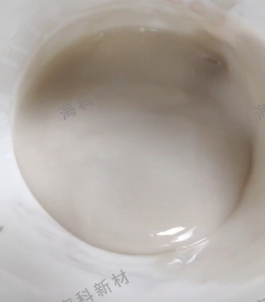

天然钡A10与沉淀钡A19在色相上的差别

② 光泽度差异——粒径与可见光的关系

光泽度的差异根源在于粒径分布。可见光波长范围为380-780nm。当粉体颗粒粒径与可见光波长重合度越高，对光线的定向反射越多，视觉上越亮，漆膜光泽度越高。

天然钡通过物理破碎获得，粒度分布宽，大部分粒径大于可见光波长，光线发生漫反射，呈现哑光效果。沉淀钡通过化学合成控制晶体生长，粒径集中在亚微米级，与可见光波长重合度高，对光线定向反射强，漆膜呈现高光泽。（补充说明：几乎所有粉体都具消光性，此处主要指微米级粉料。消光不仅源于形貌，更主要的原因是粒径大于可见光波段。）

③ 引申：光泽度理论的普适性

上述光泽度规律同样适用于塑料、油墨等领域。此外需注意，高光与哑光的选择并无好坏之分，取决于具体应用需求——汽车面漆追求高光，而某些工业底漆则需要哑光效果。

可见光（波长范围380-780纳米）通过自然光源和人造光源传输至视网膜

其中Lens:晶状体，Retina:视网膜，Macula:黄斑，UVA:长波紫外线，UVB:中波紫外线，UVC:短波紫外线。因此，可以分析出，当粉体颗粒粒径大小，和可见光波长范围重合度越高，对光线的定向反射越多，则给人的视觉冲击感越亮。

HY-A19沉淀硫酸钡正常分散条件下粒度分布

从A19的粒度分布，可以看到与可见光波长重合部分占比很大。所以沉淀钡在下游应用中，对光泽度的负面影响较之天然钡要低很多，并且因为色相的差异，其在颜填料等有配色要求的产品中也有比较大的区别。

Q&A.28
成分和粒径，怎么影响天然钡与沉淀钡的应用表现？

天然钡和沉淀钡的应用差异，归根结底可以从两个维度来理解——成分和粒径。这两个指标，决定了它们在具体场景中谁更优异。

①成分差异——决定惰性与防腐性能

硫酸钡有个天然的优点：化学惰性。它几乎不和酸碱反应，所以在涂料里，它能起到轻防腐的作用——漆膜表干成型后，硫酸钡颗粒在涂层里形成一道化学屏障，阻碍腐蚀性介质渗透。与片状粉体的阻隔情况不同，硫酸钡的阻隔是本身惰性带来的应用特点，而片状粉体的阻隔本质上属于延长酸碱离子进入体系内部的通路，所以二者有着本质的区别。

硫酸钡的纯度，决定了其惰性的高低，纯度越高，惰性越强，所以在集装箱船舶漆应用时，沉淀钡的效果要优于天然钡。

②粒径差异——决定光泽度与外观品质

天然钡是物理破碎出来的，粒度分布宽，想拿到小粒径产品非常困难。沉淀钡是化学合成出来的，通过控制离子浓度、pH值、温度来调控晶体生长速率，粒径可以精准控制。

粒径小了，和可见光波长的重合度就高了，漆膜光泽度自然就上去了。而且沉淀钡的形貌更规整、色相更白，在颜填料这类有配色要求的产品里，优势也更明显：

以上案例由海科新材提供，仅供参考

天然钡光泽度普遍在20以下，呈现哑光效果；而沉淀钡光泽度最高可达46.0，漆膜表面更亮、更细腻。而且沉淀钡的形貌更规整、色相更白，在颜填料这类有配色要求的产品里，优势也更明显。

Q&A.29
沉淀硫酸钡为什么能替代部分钛白粉？其原理和局限性是什么？

沉淀硫酸钡本身不具备遮盖力。

用沉淀钡和钛白粉进行横向比对，制备漆料后，用线棒涂布器进行涂覆后表干成型。

沉淀钡和钛白粉的遮盖力对比

表干后硫酸法与芒硝法沉淀钡漆膜色相差异

从上图表干后的漆膜，我们可以观察到，如果是纯沉淀钡，是无法实现遮盖效果的，这是因为折射率的差异导致的。

在涂料体系中，遮盖力来源于树脂与填料之间的折射率差异——差异越大，遮盖力越强。如果是塑料，则是和结晶度有关，结晶度越高的，透明性越差。

钛白粉（金红石型折射率约2.72，锐钛型约2.55）与苯丙乳液（折射率约1.45~1.55）之间的折射率差异很大，因此钛白粉是优异的白色遮盖颜料。而沉淀硫酸钡的折射率仅约1.65，与苯丙乳液的折射率差异较小，单独使用无法实现遮盖效果。

但需要注意：沉淀钡只能替代部分钛白粉，无法完全替代。 因为两者折射率差异悬殊，完全依赖沉淀钡无法达到钛白粉的遮盖水平。在实际配方设计中，替代比例通常建议以钛白粉用量的100%左右作为起点（如钛白粉为100份时，沉淀硫酸钡参考添加量约为100份），具体最优比例需结合目标遮盖力、光泽度及成本要求，通过梯度实验最终确定。

Q&A.30
天然钡和沉淀钡分别适用于什么场景？如何选型？

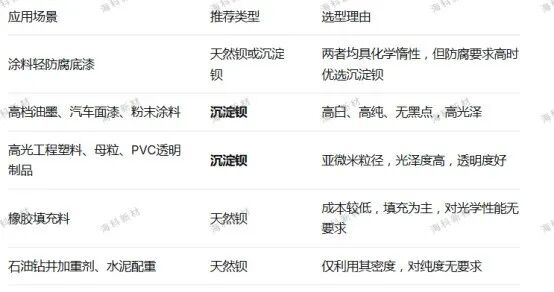

根据二者在成分、粒径、形貌上的差异，选型逻辑如下：

• ● 对纯度、白度、光泽度、黑点管控有高要求→ 沉淀硫酸钡
• ● 对成本敏感、性能要求宽松的填充场景→ 天然硫酸钡
• ● 需特别关注沉淀钡的合成工艺——硫酸法优于芒硝法（无黑点风险）

敬请期待 · 滑石粉专题

滑石粉作为另一种重要的片状硅酸盐矿物，在涂料、塑料、橡胶等行业中应用广泛，且常与云母粉、硫酸钡等填料形成替代或互补关系。下一期我们将围绕以下两个核心问题展开：

➤ 高硅含滑石和低硅含滑石有什么区别？

➤ 滑石粉的伴生石棉问题是怎么回事？

版权声明与原创声明

本公众号发布的全部原创内容（包括但不限于文字、图片、音频、视频、图表、标志、标识、广告、商标、商号、域名、软件、程序等）及其呈现形式，其著作权及相关知识产权均归本公众号及关联技术团队所有。欢迎基于个人学习与研究目的进行非商业性转载，转载时须清晰注明作者”功能性粉体研习社”及出处。未经我方明确书面授权，任何机构或个人不得擅自将上述内容用于商业目的、进行实质性修改或摘编。如内容中部分信息源自公开资料，我们将予以标注；若认为相关内容存在版权疑问，请及时与我们联系。我们尊重并致力于保护知识产权，也感谢每一位读者对原创的尊重。

关于功能性粉体技术应用研习社

深度洞见—— 业内专家执笔的技术报告、应用实操笔记，帮你提前洞察行业趋势；

实战解惑—— 聚焦粉体改性、复配方案等核心难题，与同行面对面碰撞解决方案；

人脉链接—— 精准对接产业链研发大咖、技术专家与企业决策者，打通资源合作通道；

期待每一位深耕此领域的同行者，与我们一起探索技术边界，共抓行业机遇！

来源：功能性粉体技术应用研习社

公众号原文链接
